説明

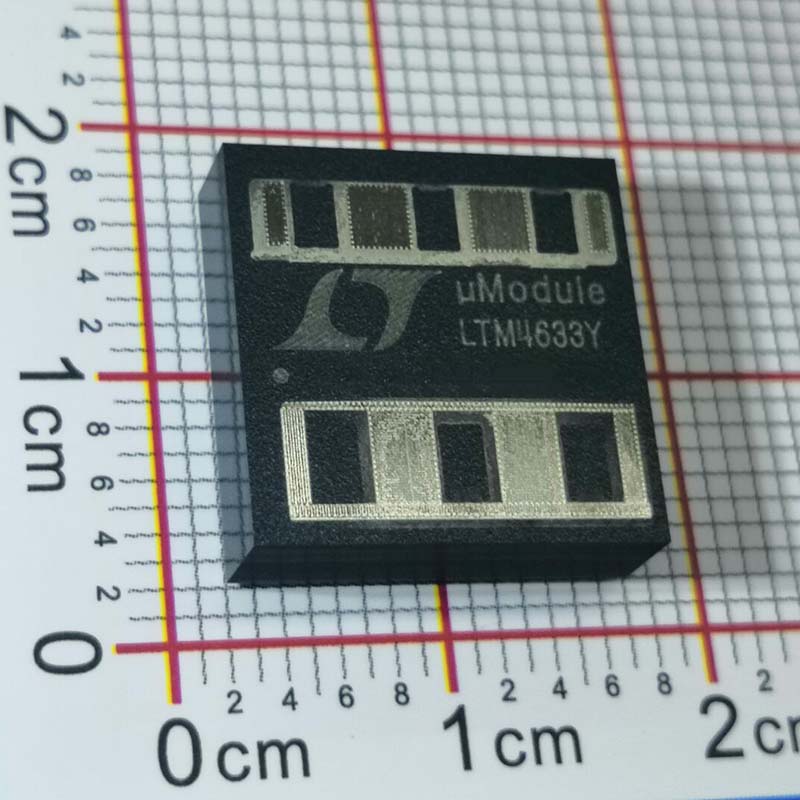

LTM4633IY#PBF μModule®（パワーモジュール）レギュレータは、3つの完全な10AスイッチングモードDC/DCコンバータを1つの小型パッケージにまとめたものです。パッケージには、スイッチングコントローラ、パワーFET、インダクタ、およびほとんどのサポート部品が含まれています。LTM4633IY#PBFの3つのレギュレータは、4.7V～16Vの入力レール、または外部5Vバイアス付きの2.375V～16Vで動作します。VOUT1とVOUT2の出力範囲は0.8V～1.8Vで、VOUT3の出力範囲は0.8V～5.5Vです。各出力は1つの外部抵抗で設定される。

高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を犠牲にすることなく、ラインや負荷の変化に対して非常に高速な過渡応答を実現します。このデバイスは、周波数同期、VOUT1とVOUT2の多相並列動作、ソフトスタート、および電源レールシーケンス用の出力電圧トラッキングをサポートしています。

過電流保護、故障保護機能には過電圧保護と温度監視が含まれます。このパワーモジュールは、省スペースで、熱的に強化された15mm×15mm×5.01mmのBGAパッケージで提供されます。LTM4633IY#PBFは、鉛フリー仕上げでRoHSに準拠しています。



特徴

3つの独立した10A DC出力電流レギュレーター・チャンネル
入力電圧範囲4.7V〜16V
外部5Vバイアス付き2.375V～16V
VOUT1,2 電圧範囲：0.8V～1.8V
VOUT3 電圧範囲：0.8V～5.5V
±1.5% 最大DC出力総合誤差
電流モード制御/高速過渡応答
周波数同期
出力過電圧および過電流保護
VOUT1とVOUT2の電流共有による多相動作
汎用温度モニタ
ソフトスタート/電圧トラッキング
パワー・グッド・モニター
15mm × 15mm × 5.01mm BGAパッケージ



アプリケーション

通信機器、ネットワーク機器、産業機器、高密度ポイント・オブ・ロード・レギュレーション



ピン機能

gnd (a4, a8-a9, d1- d12, e1-e12, f4, f8, f12, g3-g4, g7-g8, g11-g12, h3-h4, h7-h8, h11-h12, j1-j5, j7, j9-j12, k1-k3, k8-k10, k12,l1-l2,l12, m1, m6-m8, m12)：入出力両方のグランド端子。すべてのグランドピンは、ユニット下部の大きな銅エリアと接続する必要がある。

VOUT1, VOUT2, VOUT3 (A10-A12, B9-B12, and C10-C12); (A5-A7, B5-B8, C6-C8); (A1-A3, B1-B4, C1-C4)：電源出力端子。これらの端子と GND 端子間に出力負荷を印加する。これらのピンと GND ピンの間に出力デカップリング容量を直接配置することを推奨する。表 5 を参照。temp1 および temp2 (C9、C5)：温度による VBE ジャンクション電圧変化を監視するための 2 つのオンボード温度ダイオード。これら 2 つの温度ダイオード接続 PNP トランジスタはそれぞれ、チャンネル 1 とチャンネル 2 の中央、およびチャンネル 2 とチャンネル 3 の中央に配置される。アプリケーション情報セクションと図 19 の例を参照してください。

VIN1,VIN2,VIN3(F9-F10,G9-G10,H9-H10);(F5-F6,G5-G6,H5-H6);(F1-F2,G1-G2,H1-H2):電源入力端子。GND端子との間に入力電圧を印加する。VINピンとGNDピンの間に入力デカップリング容量を直接配置することを推奨する。VIN 経路は、すべて 1 つの電源から供給することも、独立した電源から供給することもできます。CNTL_PWRが4.7V～16Vの範囲の電源から個別にバイアスされている場合、VINパスは2.375Vまで動作可能である。アプリケーション情報セクションを参照。

SW1（F11）、SW2（F7）、SW3（F3）：スイッチング波形をモニターするための各レギュレータ・チャンネルの内部スイッチ・ノード。スイッチノードのリンギングノイズを除去するために、R-Cスナバ回路をこれらのピンのグランドに配置することができる。

CNTL_PWR (J6)：内部コントローラと MOSFET ドライバに電力を供給するための内部バイアス LDO への入力電源。このピンは、4.7V から 16V の入力電圧範囲に接続される。CNTL_PWRの電圧が5.5V以下の場合、INTVCCピンは最適な効率を得るためにCNTL_PWRに接続する必要がある。CNTL_PWRの電圧が>5.5Vの場合は、推奨デカップリングコンデンサでINTVCCをフローティングのままにしておく。複数の入力電源を使用する場合は、4.7V から 16V の間で最も低い入力電源を選んで CNTL_PWR ピンに供給する。これにより、内部電力損失が減少し、効率が向上する。

INTVCC (J8)：内部制御回路に電力を供給するための内部バイアス LDO の出力。デカップリングのために 4.7µF のセラミックコンデンサをグランドに接続する。CNTL_PWRの電圧が≦5.5Vの場合、INTVCCピンをCNTL_PWRに接続して最適な効率を得る。CNTL_PWRの電圧が>5.5Vの場合、INTVCCはフローティングのままにしておく。アプリケーション情報セクションを参照。

SGND (K6-K7、L6-L7)：シグナル・グラウンド接続。モジュール内のシグナル・グラウンド接続は、内部 2.2Ω抵抗によって通常のパワー・グラウンド（GND）から分離されている。これにより、設計者は、レギュレータ・チャンネルの出力の外部出力コンデンサの近くで、信号グランド・ピンをGNDの近くに接続することができる。内部の小信号フィードバック回路全体がSGNDを基準としているため、出力レギュレーションが向上します。アプリケーション情報セクションの推奨レイアウトを参照してください。

EXTVCC (L3)：外部バイアス電源入力。EXTVCC の電圧が 4.7V を超えると、内部バイアス LDO はバイパスされる。内部バイアス LDO の逆極性を避けるため、このピンで 6V を超えないようにし、CNTL_PWR > EXTVCC を常に確保してください。使用する場合は、1µFのコンデンサをグランドに接続する。チャンネル 3 で 5V 出力を生成する場合、効率を改善するために 5V 出力をこのピンに接続する。
